PROJEKTOVANIE STAVIEB
RD Zlín
Základy:
- základové pásy z nevystuženého betónu so základovou škárou siahajúcou minimálne do nezámrznej hĺbky. Šírka základov pod obvodovými stenami je 600 mm, pod stredovou nosnou stenou 900 mm. Základy sú odstupňované v dvoch výškových etážach.
Nosný systém:
- Zvislé nosné konštrukcie - kombinovaný nosný systém je vytvorený pomocou obvodových a vnútorných stien hrúbky 380 a 250 mm značky Heluz s monolitickými vencami a nadotvornými prievlakmi.
- Vodorovné nosné konštrukcie - strop nad 1. NP – je riešený pomocou monolitickej ž.b. dosky uloženej na obvodové a stredové nosné murivo. Vzhľadom na rozpätie nosných stien bude doska hr. 150 mm a v mieste markízy nad vstupom do RD hr. 100mm.
- V RD sa nachádza dvojramenné priamočiare schodisko z úrovne 1.NP na 2.NP, ktoré bude pozostávať z monolitickej ž.b. dosky hrúbky 150 mm.
Strecha:
- Konštrukcia krovu pozostáva z väznicovej sústavy riešená ako stojatá stolica doplnená jedným postranným vikierom. Sklon strechy je 25°. Priečnu väzbu vytvára súbor dvoch krokiev uložených v dolnej časti na pomúrnicu. V stredovej a dolnej časti sú prepojené s klieštinami. V hornej časti sú krokvy osedlané na vrcholovú väznicu. Vrcholová väznica je vo viacerých miestach podopieraná stĺpikmi, prípadne obvodovou stenou a plní zároveň funkciu pozdĺžneho stuženia. Nad krokvami pod strešnou krytinou z profilovaného plechu sa uvažuje s plným záklopom z OSB dosiek.
Projekt:
01-Tvar základov 02-Tvar stropu nad 1.NP 03-Tvar podkrovia

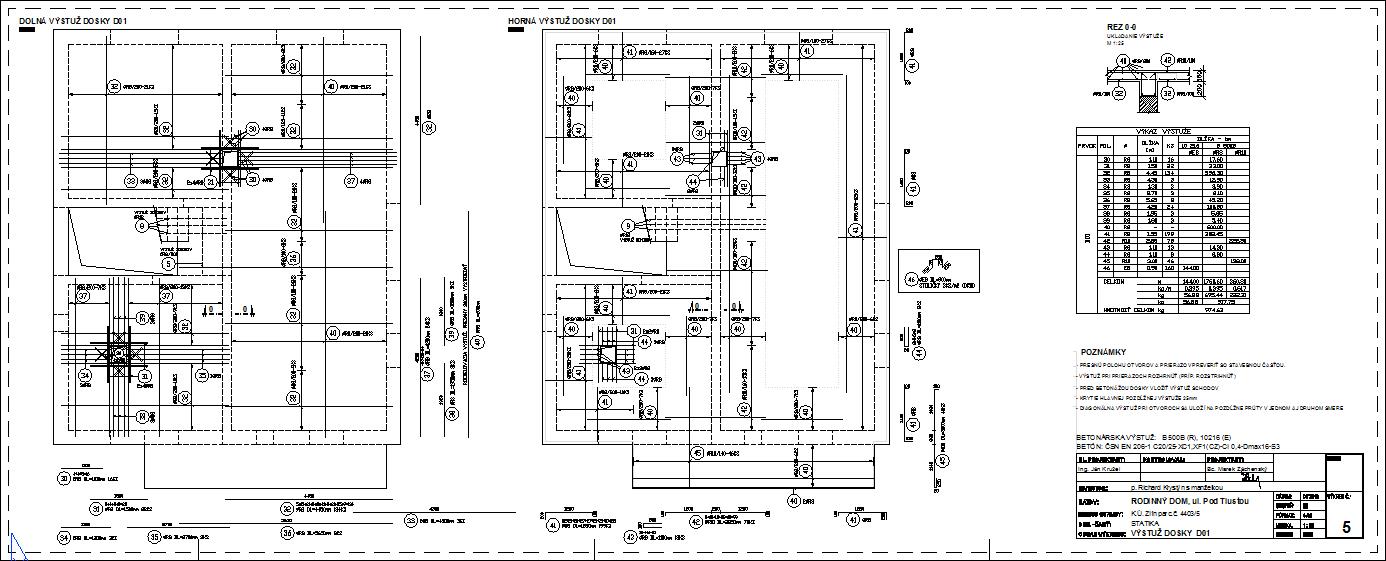

04-vystuz schodov 05-Vystuz dosky

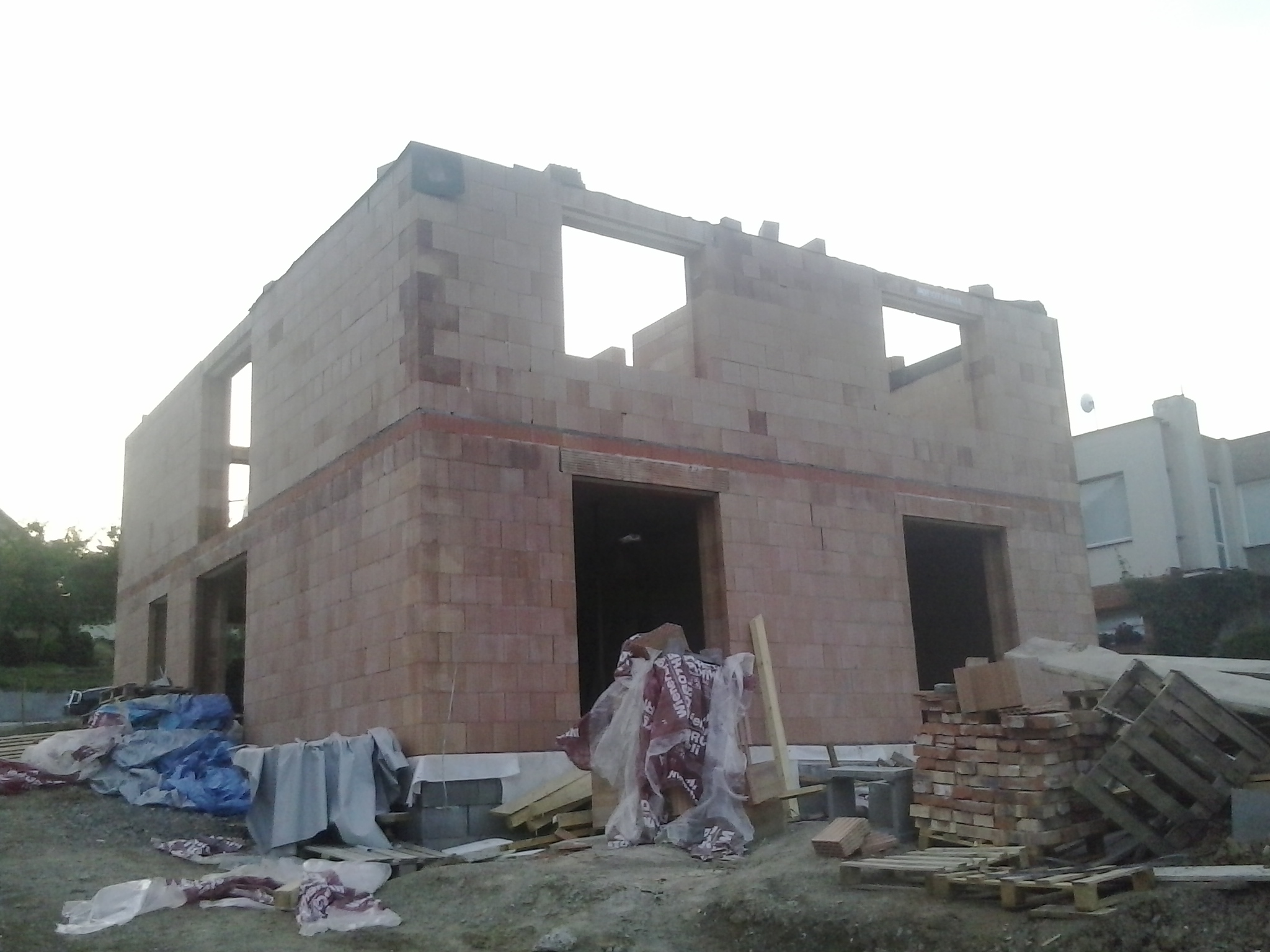

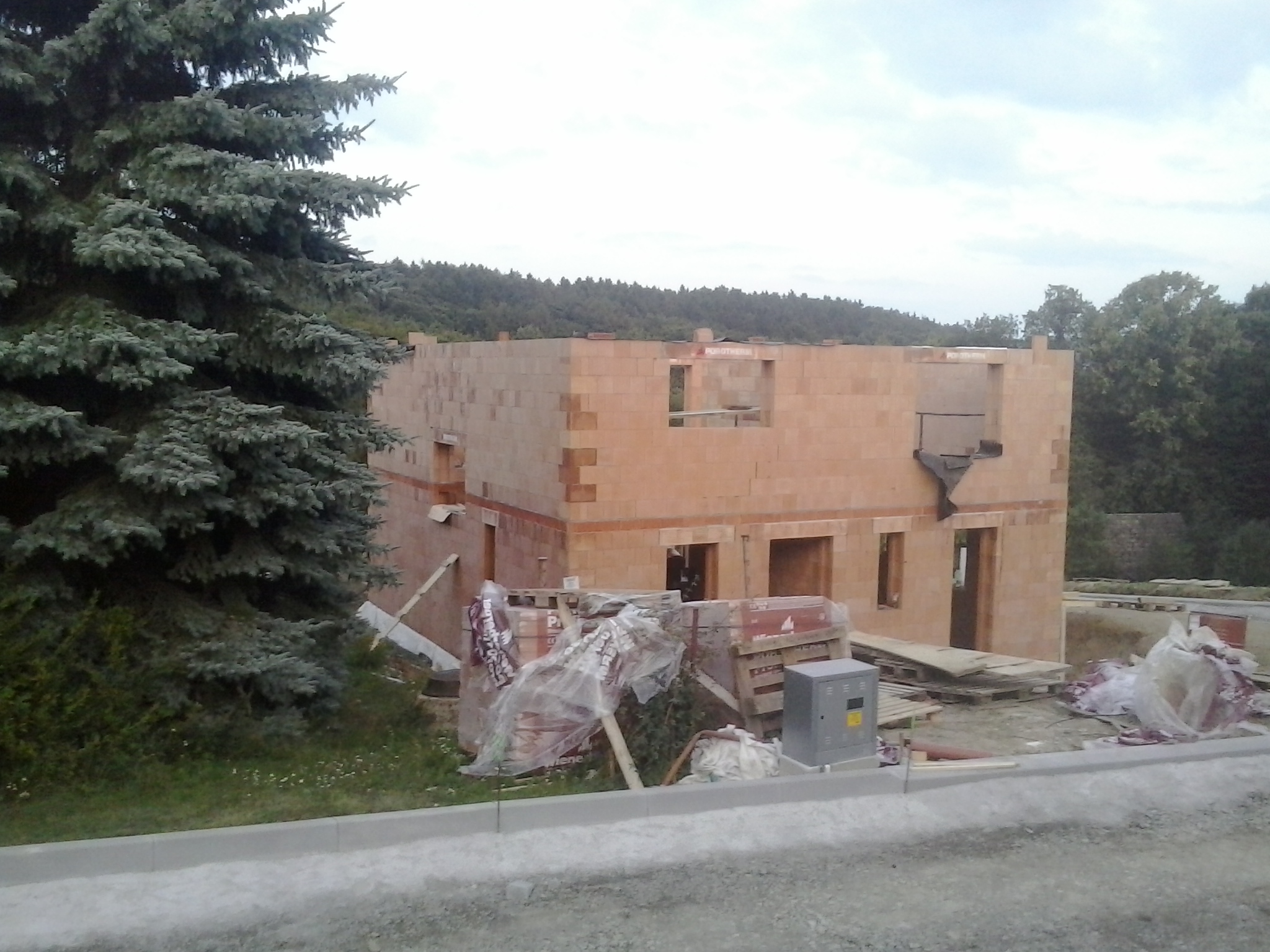

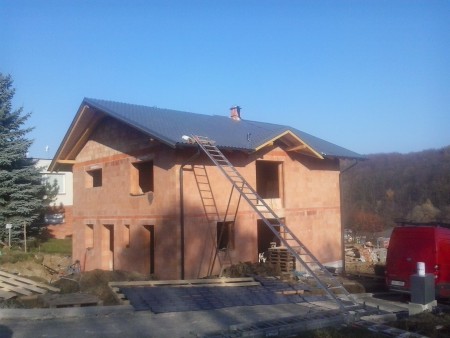

FOTO:
