PROJEKTOVANIE STAVIEB
RD Tulipánová, Žilina
Nosný systém:
- Konštrukcia suterénu - je riešená zo železobetónovej steny do strateného debnenia z tvárnic Premac DT-40, s vloženou výstužou.
- Zvislé nosné konštrukcie - prízemie je murované z tehál Porotherm Si hr. 440, 300, 250 na maltu potrebnej pevnosti ukončené monolitickými vencami (s vloženými kotevnými prvkami krovu) a nadotvornými prekladmi.
- Vodorovné nosné konštrukcie – strop nad suterénom je riešený ako prefabrikovaný keramický stropný systém Porotherm hr.170mm s nadbetonávkou hr.40mm uložený na obvodové nosné steny suterénu.
- Strop nad prízemím je riešený ako drevený trámový strop s plným záklopom z hornej strany. Trámy sú ukladané jednak na obvodové murivo na jednej strane a drevený prievlak (pomúrnicu) na strane druhej.
- Hlavné schodisko objektu na poschodie i do suterénu tvorí monolitická železobetónová doska hrúbky 150 mm so súčasne betónovanými stupňami patričnej hrúbky a výšky.
Základy:
- základové pásy z nevystuženého betónu siahujúce do nezámrznej hĺbky.
Strecha:
- Sedlovú strechu tvorí drevený krov so stredovými väznicami podopierané stĺpikmi, stužený v priečnom smere klieštinami.
Projekt:

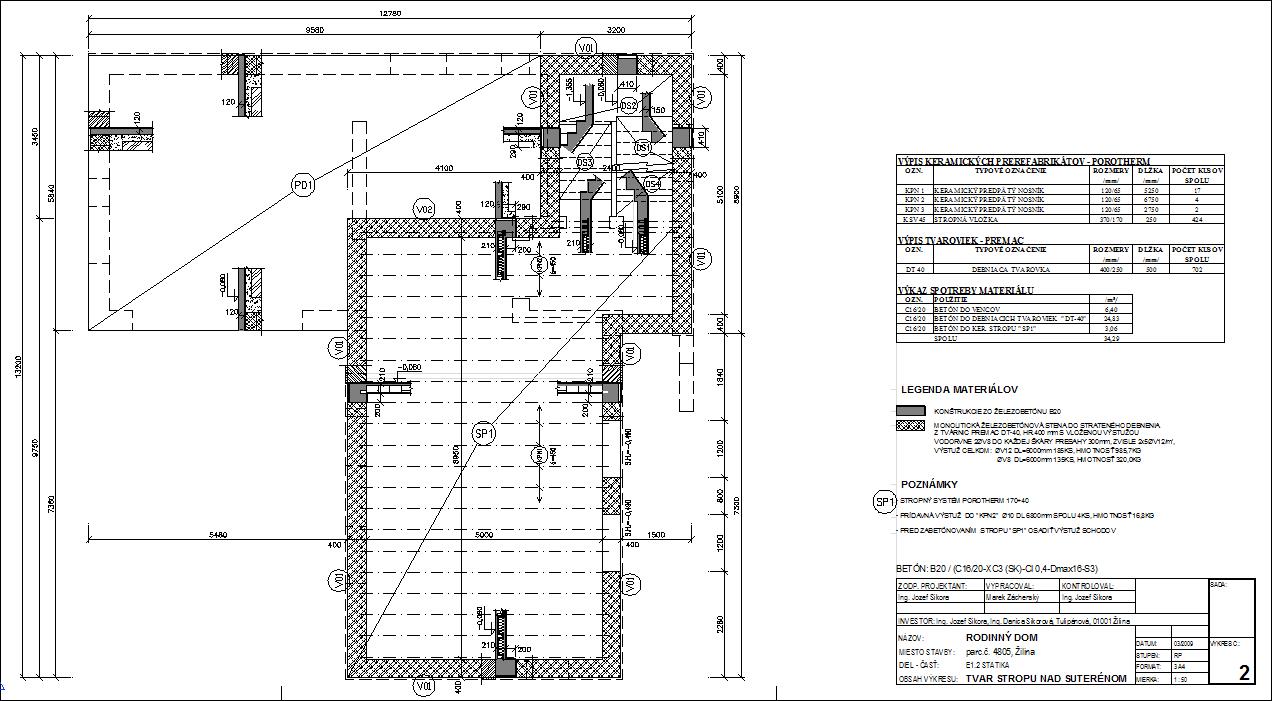

02-Tvar stropu nad suterénom 03-Tvar stropu nad prizemim 04-Tvar krovu
FOTO:
