RD Považský Chlmec

Základy:

• Základové konštrukcie - nového objektu navrhujem ako základové pásy z nevystuženého  betónu so základovou škárou siahajúcou minimálne do nezámrznej hĺbky, v mieste stredových stien nižšie, šírky 700 - 1100 mm.  Základy sú z betónu C16/20. Podlahová doska PD1 je hr. 120 mm. Pod základovými konštrukciami aj podlahovými vrstvami sa zhotovil zhutnené podkladové štrkopieskové lôžko, potrebnej hrúbky podľa stavebnej časti. Uvažovaná hodnota pre základovú pôdu R_dt = 150 kPa.

Nosný systém:

Zvislé nosné konštrukcie -  kombinovaný nosný systém je vytvorený pomocou obvodových a vnútorných stien hrúbky 400, 300, 250mm. Nosné murivo je na 1.NP a 2.NP murované z tehál značky Heluz pevnosti min. 8 MPa, uložené na maltu min. pevnosti 5 MPa s monolitickými vencami a nadotvornými prekladmi a prievlakmi.

Vodorovné nosné konštrukcie – strop nad 1.NP– je riešený pomocou monolitických ž.b. dosiek (D1.1, D1.3 – obojsmerne, D1.2 – jednosmerne vystužených), uložených na obvodové a stredové nosné murivo. Dosky sú betónované spolu s vencami a prievlakmi. Vzhľadom na rozpätie dosiek je navrhnutá hrúbka dosky 180 mm v mieste dvoch podlaží a hr. 150mm v mieste jedného podlažia. Doska má dve balkónové vyloženia podopierané prievlakom a vencom. Nad doskou D1.1 sa uvažuje s terasou, ktorá bude ukončená z jednej strany murovanou atikou a z dvoch strán zábradlím. Prierez vencov na 1.NP je 340/380 mm (spolu s doskou), v 2.NP sa uvažuje s prierezmi 340/430 mm ukončené ž.b. atikou prierezu 140/500 mm. Monolitické ž.b. prievlaky sú prierezu 340/430 mm na obidvoch podlažiach viď. výkresovú dokumentáciu.

• V RD sa náchádza hlavné zmiešanočiare schodisko z úrovne 1.NP na 2.NP, ktoré bude pozostávať z monolitickej ž.b. dosky SD1 hrúbky 150 mm so súčasne betónovanými stupňami daných rozmerov, ktorej nástupné rameno bude uložené do kapsy (hĺbka min. 100mm) v stredovom murive. Druhá časť dosky bude v mieste zakrivenia podopretá vystuženou ž.b. stienkou na jdenej a nosnou stenou hr. 250 mm na druhej strane.

Strecha:

• plochá železobetónová doska
• Strop nad 2.NP– je riešený len na jednej polovici novostavby a bude z monolitických ž.b. dosiek hr. 180 mm (D2.1 – jednosmerne, D2.2 – obojsmerne vystužených) – uložených  na obvodové a stredové nosné murivo.

Projekt:

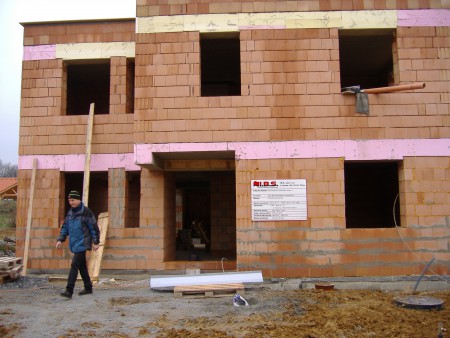

FOTO:
