RD Lalinok
Základy:
- Základové konštrukcie objektu sú plošné, a to základové pásy z nevystuženého betónu so základovou škárou siahajúcou minimálne do nezámrznej hĺbky a základové pätky z vystuženého betónu. Základy sú z betónu C25/30. Pod základovými konštrukciami aj podlahovými vrstvami je zhotovené dobre zhutnené podkladné štrkopieskové lôžko hrúbky do 100 mm. Pred betonážou sa do základových konštrukcií vložili kotevné prúty stĺpov a stien.
Nosný systém:
- Konštrukcia suterénu je riešená kombináciou monolitickej železobetónovej steny do strateného debnenia z tvárnic Premac DT-40, DT-25, s vloženou výstužou a presných tvárnic Porotherm na maltu s potrebnou pevnosťou.
- Zvislé nosné konštrukcie budú murované z tehál a tehelných blokov na maltu potrebnej pevnosti s monolitickými vencami a nadotvornými prekladmi.
- Vodorovné nosné konštrukcie – stropy nad suterénom aj prízemím – sú riešené ako monolitické železobetónové dosky, uložené na obvodové a vnútorné nosné steny a piliere so systémom prievlakov. Doska je betónovaná spolu s prievlakmi. Hrúbka dosky je uvažovaná 150 mm. Doska nad prízemím je v prednej časti vyložená a riešená ako prestrešenie vchodu.
- Hlavné schodisko objektu bude tvoriť monolitická železobetónová doska hrúbky 150mm so súčasne betónovanými stupňami.
Strecha:
- Strecha je navrhnutá ako sedlová s tromi vikiermi po stranách. Konštrukcia krovu je zložito riešená – krokvy sú ukladané v dolnej časti na pomúrnice kotvené do vencov, pri vrchole na vrcholovú väznicu z valcovanej ocele tvaru HEB. Táto vrcholová väznica je uložená na oceľové platne, ktoré sú osadené do vencov, v strednej časti je uložená na dvoch oceľových stĺpoch kruhového prierezu. V strednej časti sú krokvy prepojené klieštinami, v mieste vikierov uložené do vencov. V mieste nad terasou sú krokvy predĺžené a uložené na drevené stĺpiky. V tejto časti je plný drevený záklop.

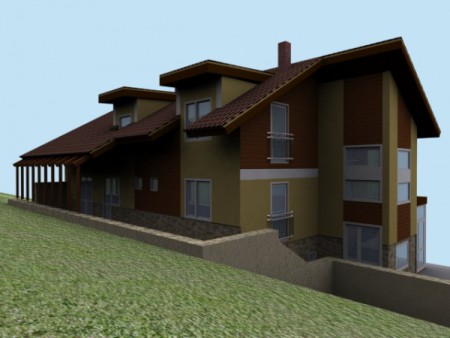

Projekt:
FOTO:
